Z型斗式提升机

新乡市散料提升输送设备工程技术研究中心

产品描述：

　　Z型斗式提升机是一种新型的链斗式提升输送设备，相较传统提升输送设备，其独特的“Z”字形结构设计可实现【水平-垂直-水平】多段输送路径，通过链条驱动的连续料斗系统，在有限空间内绕过障碍物完成复杂运输...

可根据客户需求和实际情况定制加工，推荐相应的产品

全国咨询热线：400-801-5611
152-3738-5268

5分钟人工响应

24小时免费提供方案

免费选型服务

产品详情

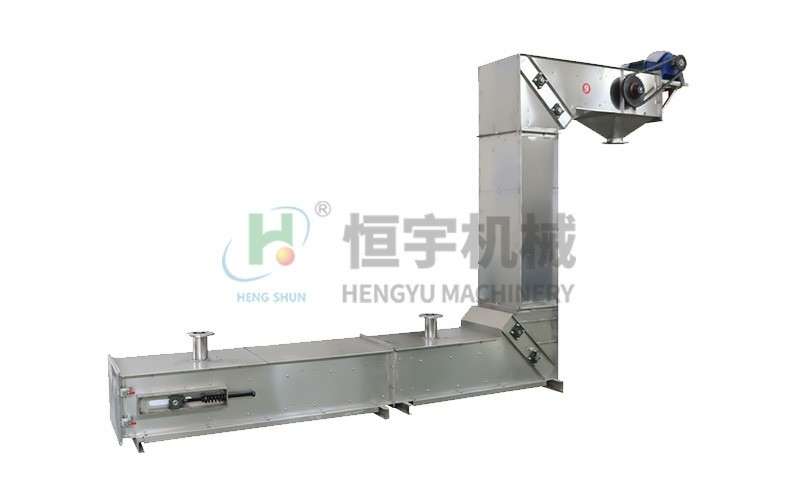

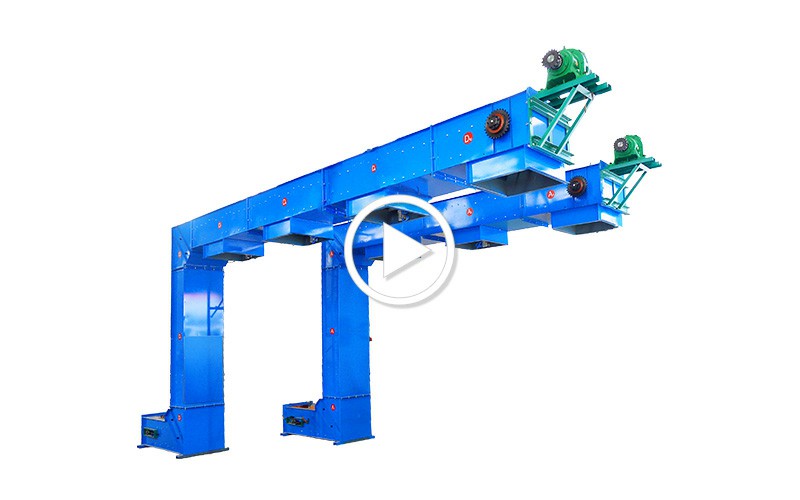

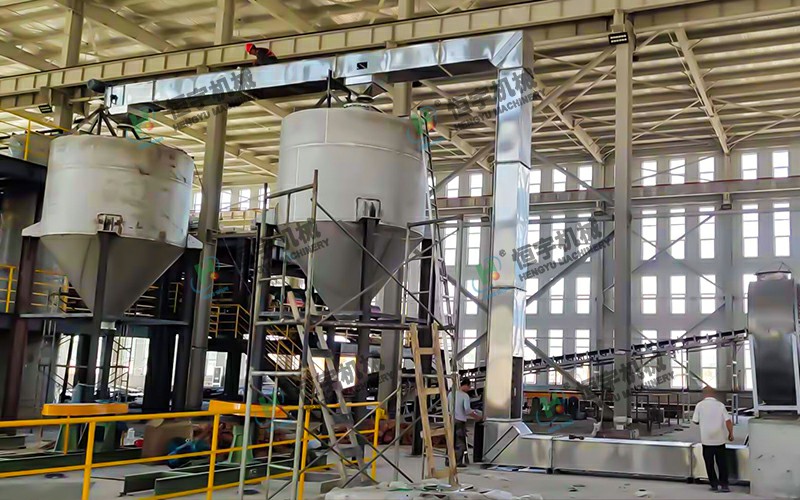

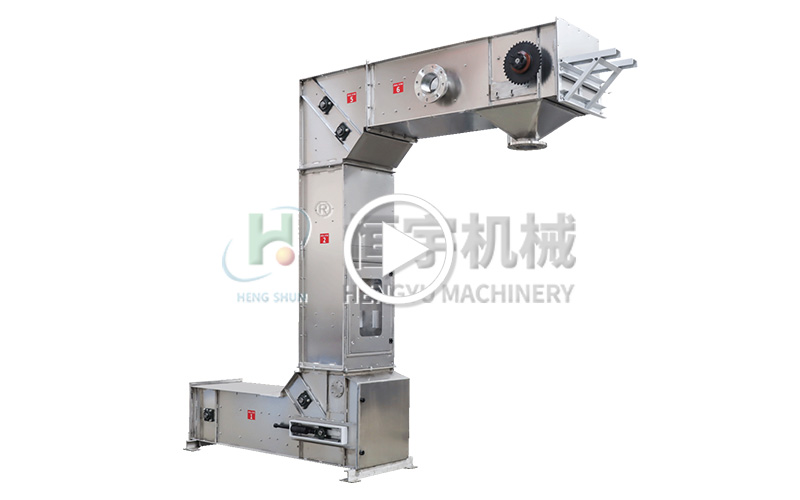

z型斗式提升机图

　　Z型斗式提升机是一种新型的链斗式提升输送设备，相较传统提升输送设备，其独特的“Z”字形结构设计可实现【水平-垂直-水平】多段输送路径，通过链条驱动的连续料斗系统，在有限空间内绕过障碍物完成复杂运输任务，单机即可替代“垂直提升机+水平输送机”组合，大幅提升空间利用率；同时z型斗式提升机支持【多点进料和卸料】功能，满足化工、耐材、环保等行业对多工位协同作业的需求；全封闭箱式结构配合密封技术，可有效降低粉尘泄漏；尤其适合输送脆性颗粒等易碎物料；此外，z型斗式提升机采用耐磨链条和智能化监控系统，在长期运行中表现出更低的维护成本和更高的能效比。新乡市恒宇机械依托多年的研发生产和行业应用经验，不断对设备进行改进和完善，使其满足更多行业颗粒、粉末等散装物料的提升输送需求。

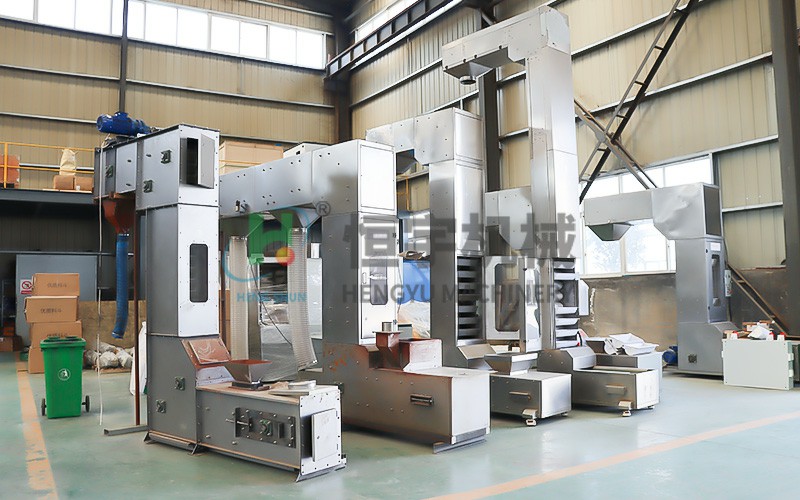

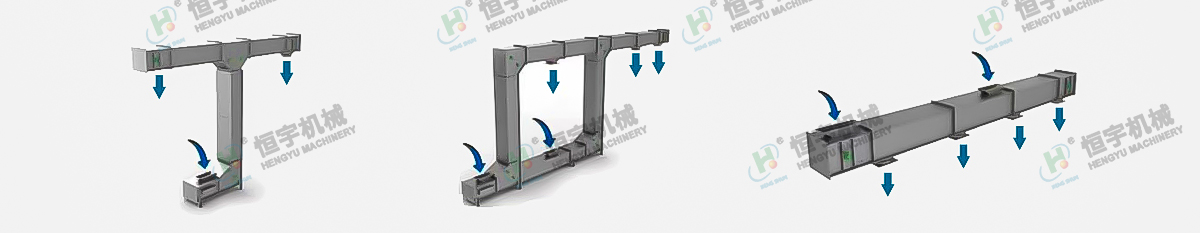

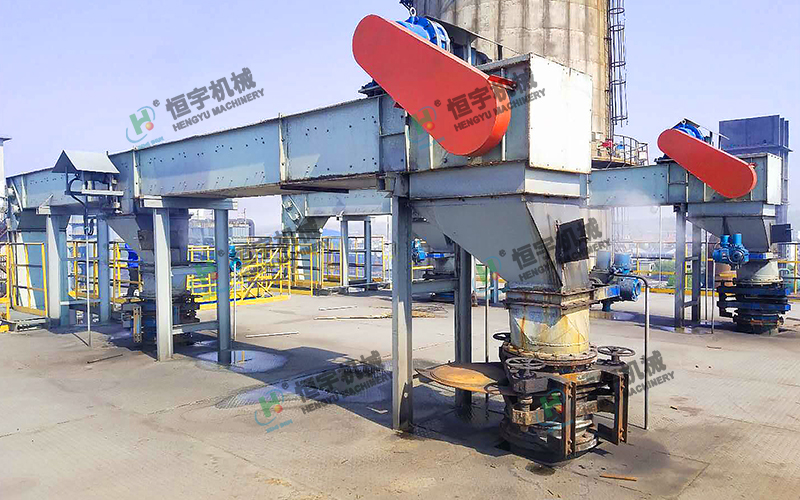

Z型斗式提升机组合样式

随着技术的不断进步和应用领域的拓展，逐渐发展出多种型号和规格，以适应不同行业和生产环境的需要。像Z型，C型，ZC混合型，F型，甚至于做成多个90°转向的楼梯形式，具体可以咨询新乡市恒宇机械进行免费设计出图。

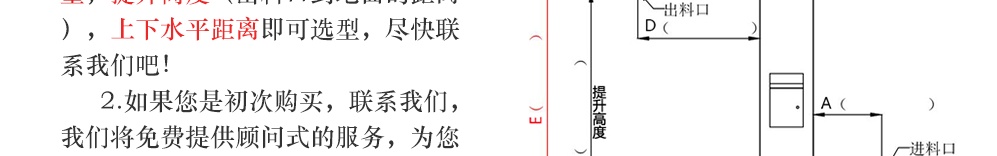

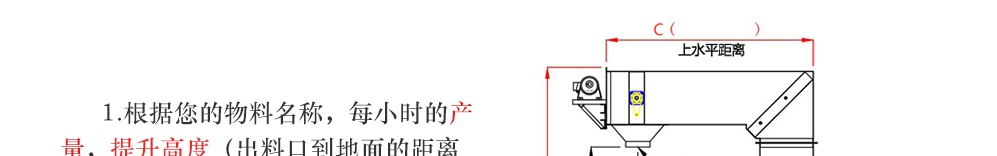

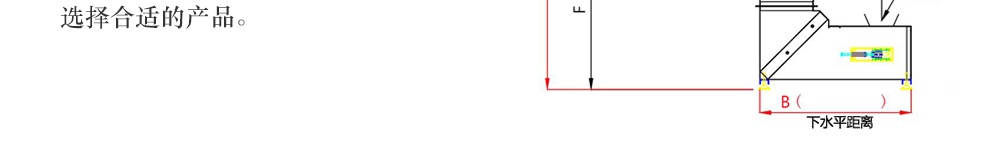

z型斗式提升机外形图

产品特点

密封性好，符合环保

整机壳体封闭，无泄漏，无扬尘，环境污染小，符合环保要求。
减少颗粒料破碎

进料、输送、卸料全过程对物体几乎无破损，降低废品率。
多点进料，多点卸料

进料口和出料口数量可定制，满足生产中一排多个料仓供料，或多个口给料需求。
节省空间，布置灵活

水平输送和垂直提升为一体，结构紧凑，占地面积小。
提升量大，提升高度高

根据客户现场设计，水平输送100米，垂直提升60米均可。
多种输送形式，适用性强

目前Z型,C型,ZC混合型,F型等，适用各种生产需求；
耐磨/耐腐蚀/食品卫生级材质

提供碳钢，304、316、喷塑、PP、ABS塑料等耐磨/耐腐蚀/食品级材质。
安全可靠，低耗节能

整机一台品牌电机驱动，能耗低，无故障运行超2万小时，标配诸多安全装置。

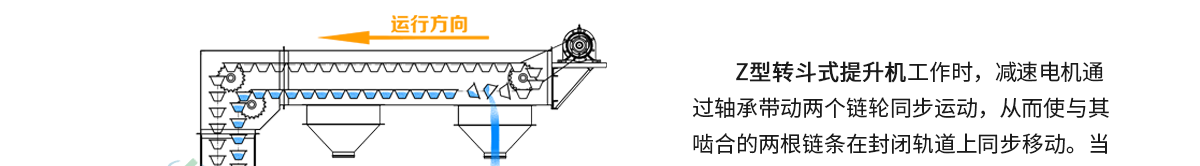

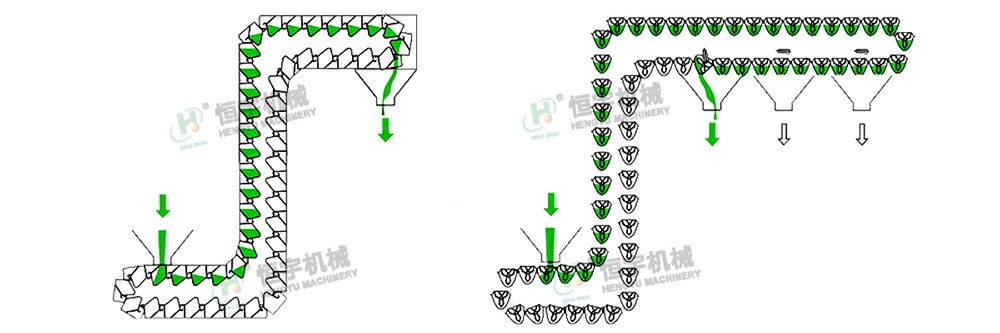

工作原理

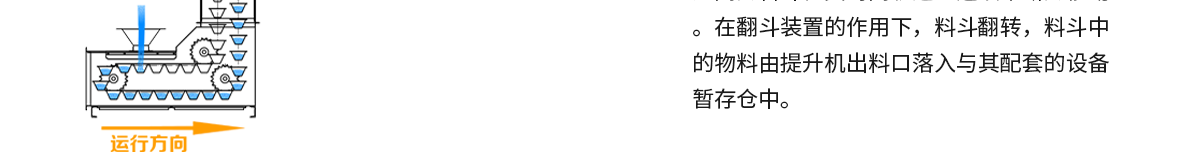

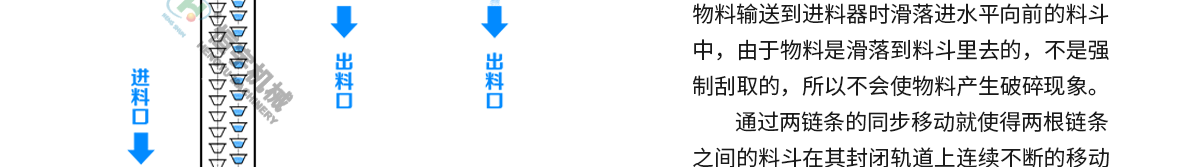

z型斗式提升机原理图

可选配置

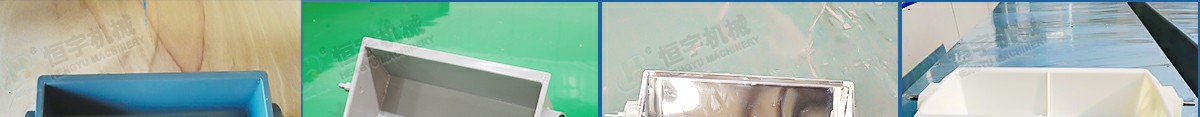

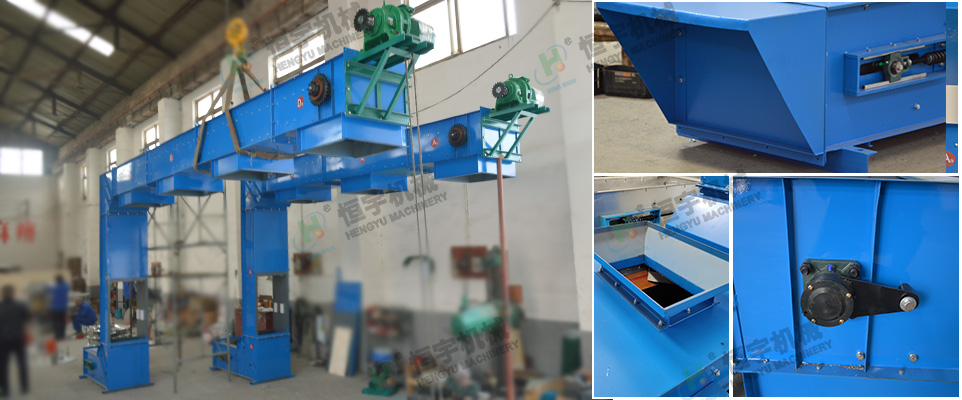

z型斗式提升机配件

技术参数

轻型	型号	输送量（m³/h）	料斗容量（L）	运行速度	提升高度	水平长度	电机功率(KW)
	HYZD-1L	3	1	9-11m/min	≤10m	≤10m	0.75-1.5
	HYZD-1.8L	5.5	1.8	9-11m/min	≤10m	≤10m	0.75-3
	HYZD-1.8L（多点）	4.3	1.8	9-11m/min	≤10m	≤10m	1.5-3
	HYZD-3.8L	11	3.8	9-11m/min	≤10m	≤10m	1.5-3
	HYZD-3.8L（多点）	8	3.8	9-11m/min	≤10m	≤10m	1.5-3
	HYZD-4.8L	14	4.8	9-11m/min	≤10m	≤10m	1.5-4
	HYZD-5.8L	18	5.8	9-11m/min	≤15m	≤15m	1.5-5.5

重型	型号	输送量（m³/h）	料斗容量（L）	运行速度	提升高度	水平长度	电机功率(KW)
	HYZD-2L	6	2	9-11m/min	≤50m	≤100m	0.55-11
	HYZD-3L	8	3	9-11m/min	≤50m	≤100m	0.55-11
	HYZD-5L	10	5	9-11m/min	≤50m	≤100m	0.55-11
	HYZD-7L	12	7	9-11m/min	≤50m	≤100m	0.55-11
	HYZD-10L	18	10	9-11m/min	≤50m	≤100m	0.55-11
	HYZD-13L	23	13	9-11m/min	≤50m	≤100m	0.55-11
	HYZD-20L	28	20	9-11m/min	≤50m	≤100m	0.55-11
	HYZD-30L	35	30	9-11m/min	≤50m	≤100m	0.55-11
	HYZD-50L	50	50	9-11m/min	≤50m	≤100m	0.55-11
